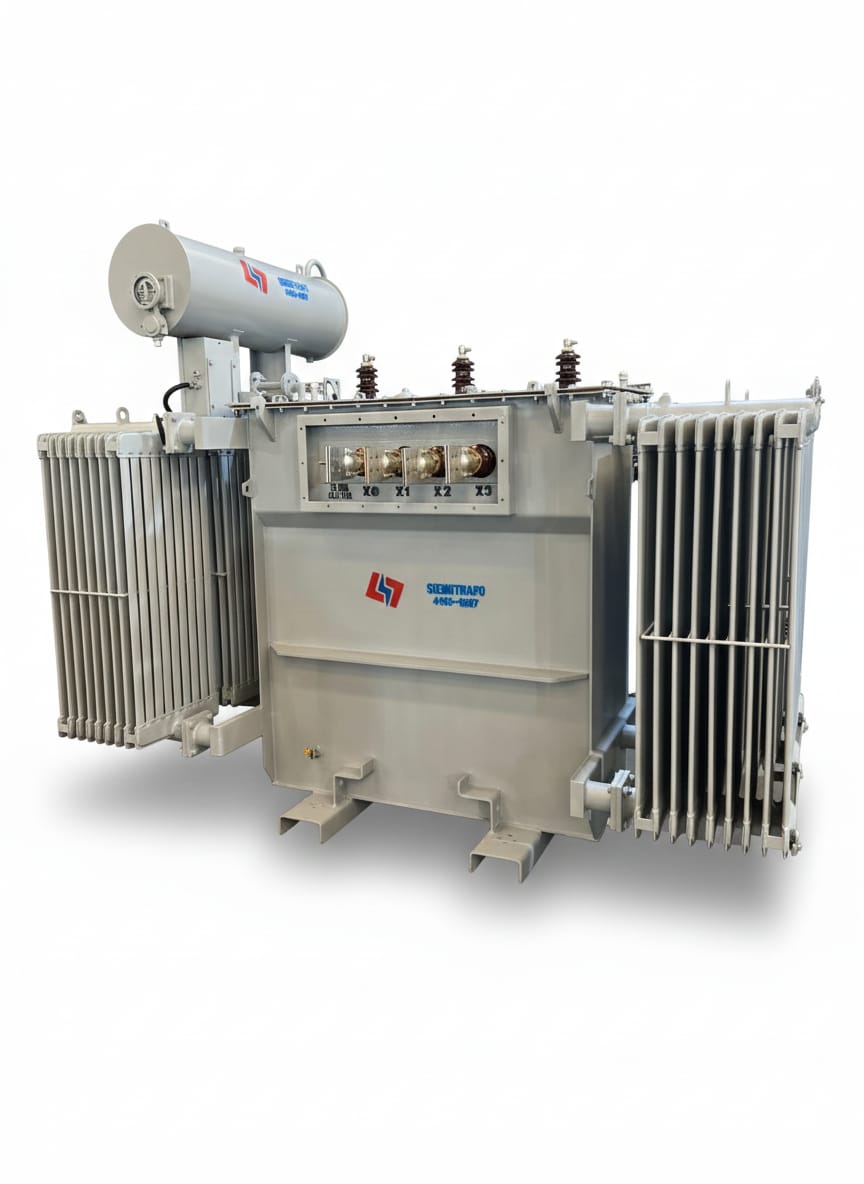

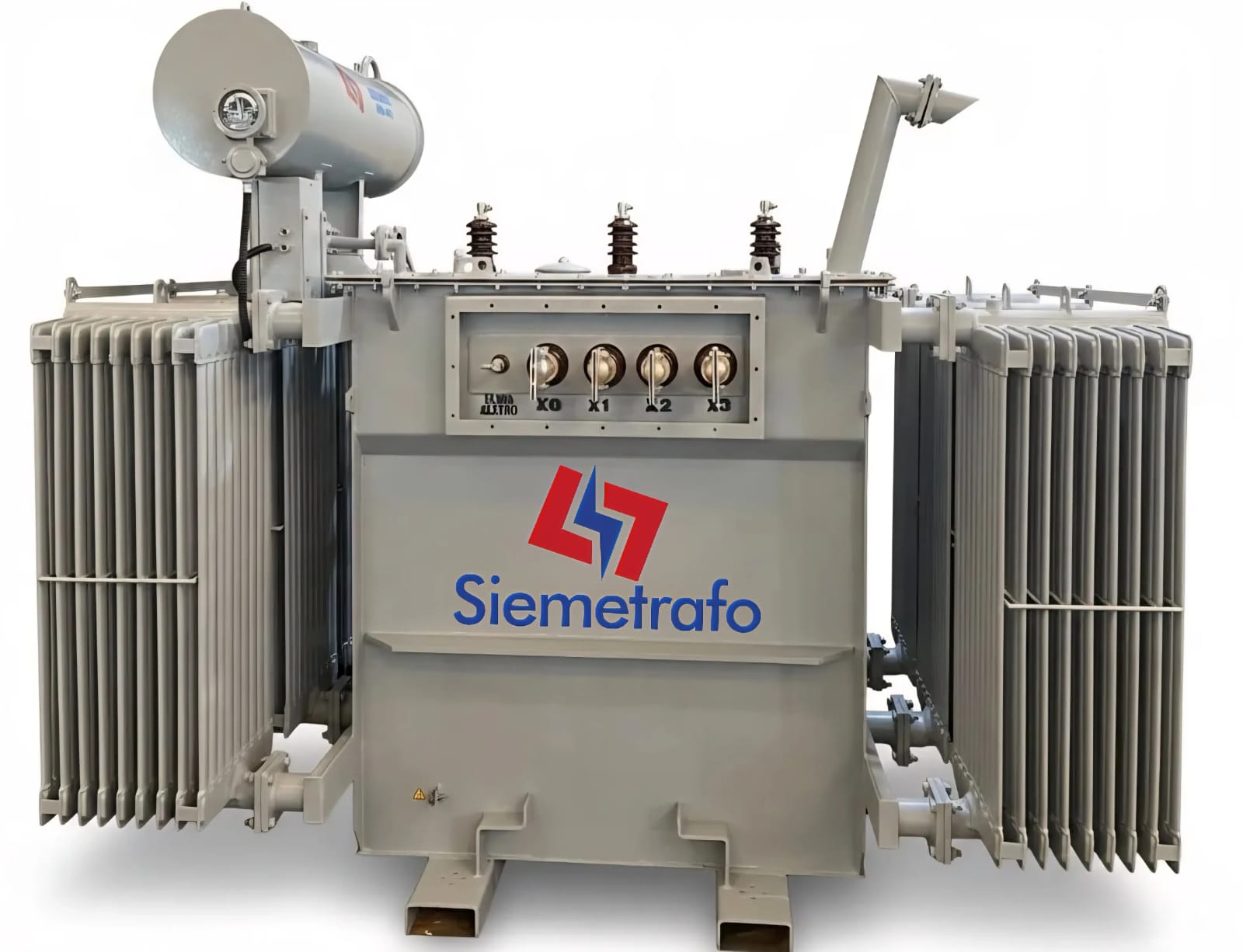

Transformador a Óleo Trifásico 2500KVA

1 – DESCRIÇÃO TÉCNICA DO EQUIPAMENTO:



– Equipamento: Transformador Trifásico (Á Óleo) – Novo;

– Potência: 2500KVA;

– Opções de classe de Tensão Primaria:

15KV, 25KV e 36,2KV;

– Classe de Tensão Secundária:

0,6/1,2KV;

– Opções de Tensão do Primário:

15KV: 13800/13200/12600/12000/11400V

25KV: 24200/23100/22000/20900/19800V

36,2KV: 34500/33000/31500/30000/28500V

(Transformador com Tap’s além destes, informar na solicitação do orçamento);

– Opções de Tensão do Secundário:

220/127V, 380/220V e 440/254V;

– Frequência: 60 Hz;

– Ligação do Primário: Delta;

– Ligação do Secundário: Estrela com Neutro acessível;

– Método de resfriamento: ONAN;

– Gancho de suspensão: Sim;

– Suporte de para raio: Opcional;

– Opções de posição das buchas: AT-BT SUPERIOR, AT-BT LATERAL E AT SUPERIOR – BT LATERAL;

– Comutador de Tap’s: Rotativo;

– Grau de Proteção: IP54;

– Regime de serviço: Continuo 100%;

– Instalação: Ao Tempo;

– Pintura: Cor munsel N6,5;

– Documentos: NF, relatório, esquema de ligação, termo de garantia e cópia da placa;

– 3 anos de garantia.



2 – ACESSÓRIOS (OPCIONAIS):

– Tanque de expansão

– Tubo de explosão

– Relé buchhol

– Válvula de alivio

– Termometro

– Silicagel

– Relé termico

– Indicador de nivel de óleo (relé)

– Imagem termica

– Flange

– Bucha Plug-in

– Caixa de lacre (apenas para transformadores não flangeados)



3 – CONSTRUÇÃO:



– Enrolamento fabricado em alumínio, revestidas por material isolante, imerso em óleo isolante mineral, e confeccionadas em ambiente controlado e apropriado;

– Núcleo magnético composto de lâminas de aço silício.





“Fabricamos transformadores especiais que seja conforme a necessidade do cliente.”
